Le cadre vélo carbone est le seul matériau dont on pilote les propriétés localement, fibre par fibre. Densité imbattable (~1,6 g/cm³ en stratifié), rigidité et confort orientés par le drapage : le carbone permet le vélo le plus léger et le plus abouti. Reste une vraie question de conception : monocoque ou tube à tube ? Chez HypeBike, le choix découle de votre projet et d'une étude posturale.

Propriétés physiques et comportement mécanique du carbone

Le carbone n'est pas un métal mais un matériau composite : des fibres de carbone noyées dans une matrice de résine époxy. Sa particularité est d'être anisotrope : ses propriétés dépendent de l'orientation des fibres. Un métal réagit pareil dans toutes les directions ; un stratifié carbone est rigide dans le sens des fibres et souple en travers. C'est cette anisotropie qui autorise un réglage fin, impossible ailleurs.

En effet, le concepteur oriente les plis (0°, 45°, 90°) pour rigidifier le pédalier, assouplir verticalement les haubans ou renforcer une zone de contrainte. Ainsi, un même cadre peut être à la fois très rigide latéralement et filtrant verticalement : le fameux compromis que les métaux ne règlent que par la géométrie, le carbone le règle par le drapage.

Côté chiffres, tout dépend de la fibre et du stratifié final. Attention : les valeurs constructeurs ci-dessous sont des propriétés de fibre (méthode du toron imprégné, à titre indicatif) ; un cadre fini, mélange de fibres et de résine, présente des rigidités bien inférieures et surtout dirigées. Le carbone résiste aussi très bien à la fatigue, mais tolère mal les chocs ponctuels et l'excès de couple de serrage.

Densité fibre ~1,8 g/cm³, stratifié carbone/époxy ~1,5-1,6 g/cm³. Valeurs de toron imprégné, pour sélection matière.

Fibres, grades et sourcing des composites

Tout se joue sur la fibre. On la classe selon deux axes : le module (sa rigidité) et la ténacité (sa résistance à la rupture). Comprendre cette hiérarchie, c'est saisir ce qui sépare un cadre carbone quelconque d'un cadre d'exception.

De la Haute Ténacité à l'Ultra Haut Module

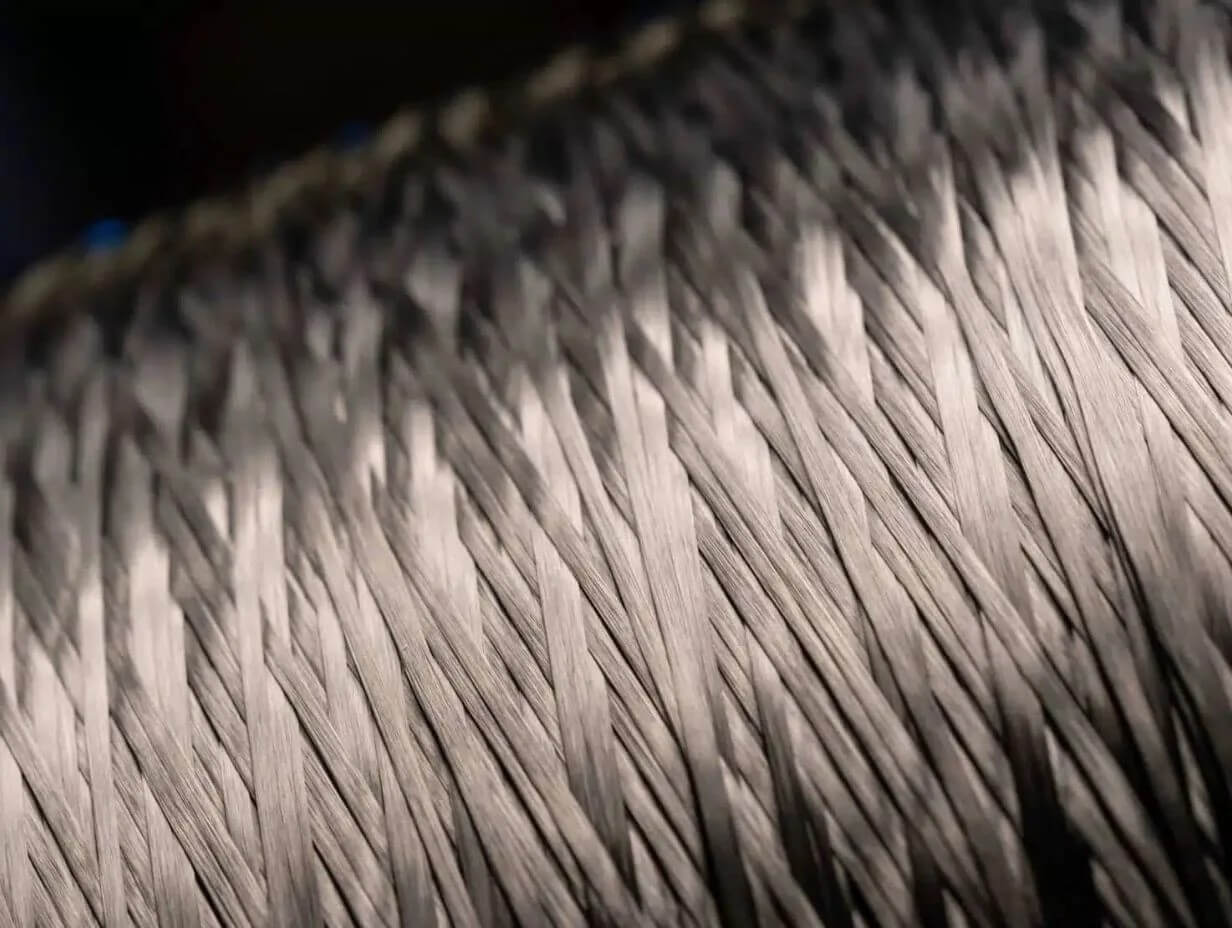

Les fibres Haute Résistance / Haute Ténacité (HR), comme la Toray T700, forment l'ossature de la majorité des cadres : souples, endurantes, tolérantes. Les fibres à module intermédiaire (IM), type T800, montent en rigidité sans sacrifier la résistance : c'est le cœur des cadres performance actuels. Au sommet, les fibres Haut Module (HM) et Ultra Haut Module (UHM) — les séries M de Toray, de la M40J à la M55J — offrent une rigidité spécifique extrême pour un poids plancher. En contrepartie, elles deviennent cassantes : on les place en renfort ciblé, jamais sur l'ensemble du cadre.

Le sourcing, au-delà du grade de fibre

Toray domine le marché de la fibre vélo, devant Mitsubishi ; mais le sourcing ne se limite pas au grade. Le fabricant achète des préimprégnés (prepreg) : des nappes de fibres déjà dosées en résine, à stocker au froid. La qualité du prepreg, le taux de résine, la précision du drapage et la cuisson (autoclave, pression, température) comptent autant que la référence de fibre. Un « Toray T800 » mal drapé vaut moins qu'un T700 bien conçu : le carbone est d'abord une affaire d'ingénierie.

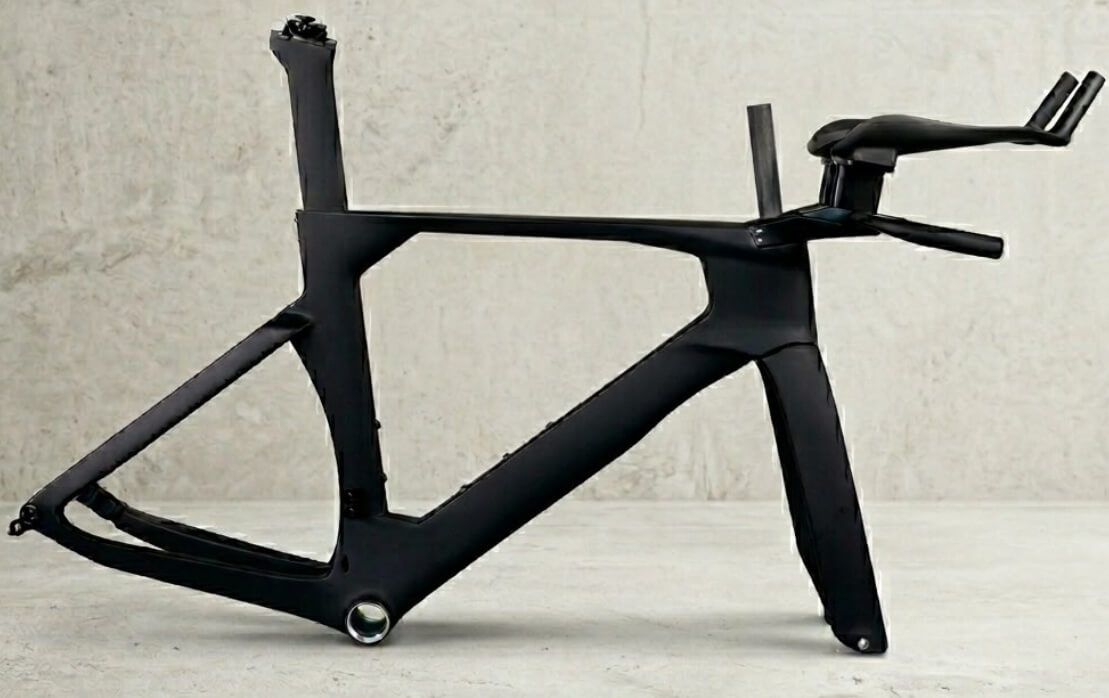

Monocoque ou tube à tube : deux procédés de fabrication

C'est la vraie ligne de partage du carbone. Deux philosophies, deux résultats.

Carbone monocoque

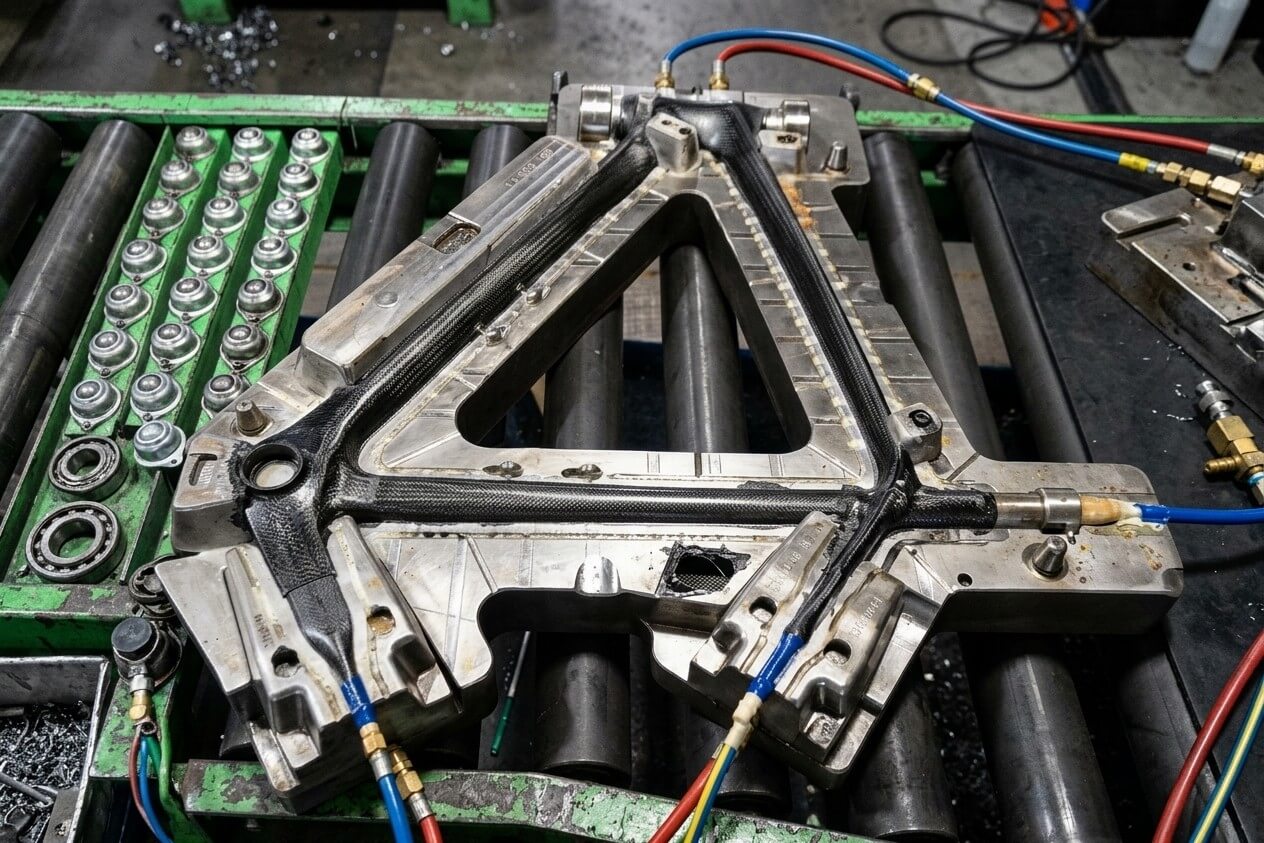

Le cadre (ou un gros sous-ensemble) est moulé d'une pièce. Les plis de prepreg sont drapés sur un noyau interne (souvent en mousse EPS ou vessie gonflable), placés dans un moule, puis cuits sous pression. Avantage : continuité des fibres, poids optimisé, formes aéro complexes. Inconvénient : le moule coûte cher, ce qui impose de grandes séries et fige les tailles. C'est la voie de la production de masse haut de gamme.

Carbone tube à tube

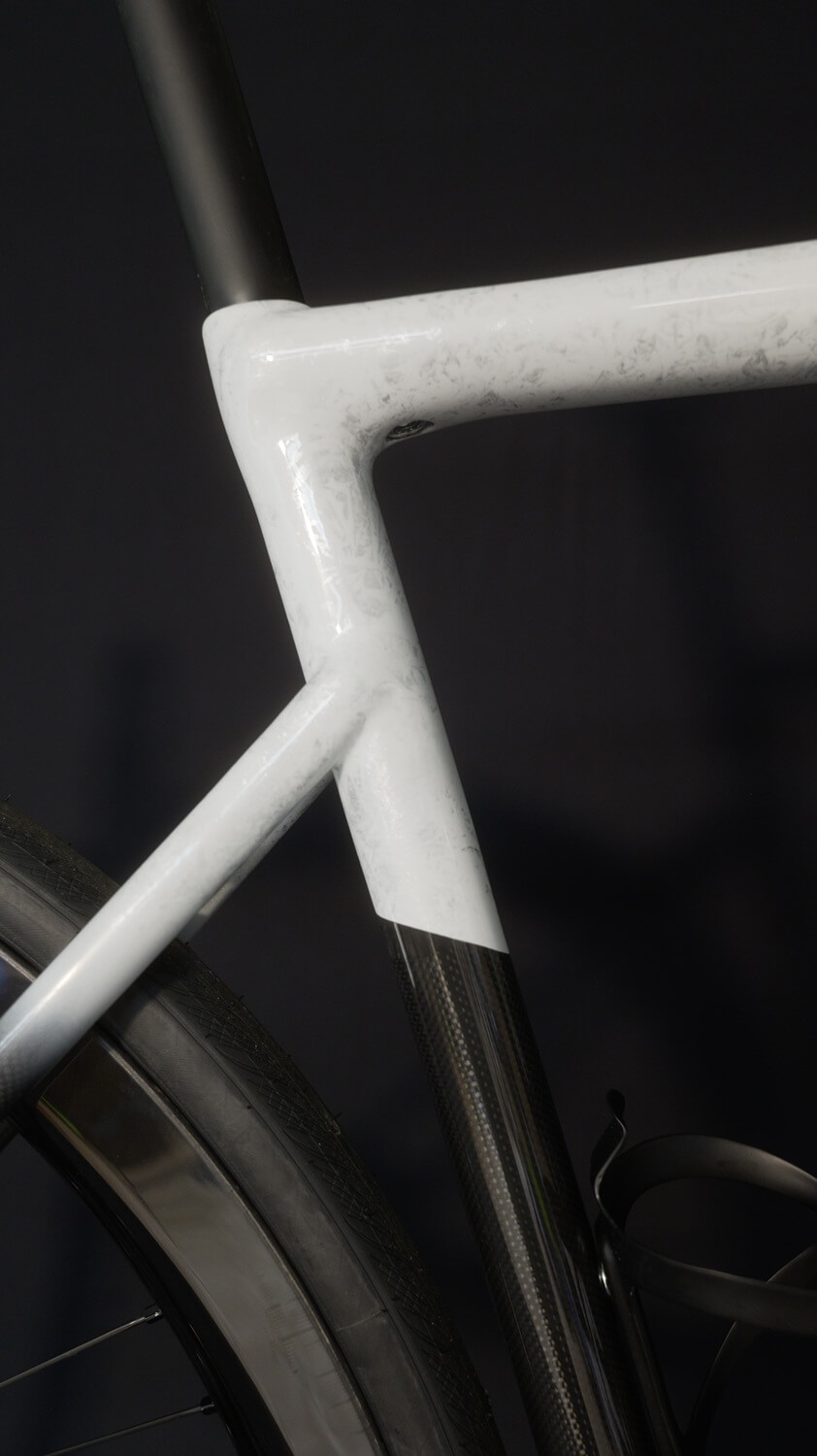

On part de tubes carbone préfabriqués, coupés à la longueur voulue selon la géométrie du client, puis assemblés par des jonctions stratifiées main (plis de carbone enroulés et cuits autour des raccords) ou par enroulement filamentaire. Avantage décisif : la géométrie est réellement à la carte, sans moule dédié. C'est la voie de l'artisanat carbone et du sur-mesure véritable.

Côté acteurs, la production monocoque industrialisée équipe la plupart des grandes marques ; le tube à tube est le terrain des cadreurs et petites séries premium. Les finitions se jouent au vernis (brillant, satiné, brut de carbone), avec un serrage rigoureux au couple contrôlé et de la pâte carbone aux interfaces. Standards actuels : boîtier T47 fileté (retour en grâce face aux BB emmanchés), axes traversants, douille conique et passage de gaines intégré.
