Matériaux · Cadres à la carte
Le cadre vélo aluminium offre le meilleur rapport rigidité/poids/prix du marché. Trois fois moins dense que l'acier (2,70 g/cm³), l'aluminium permet des tubes surdimensionnés très rigides pour un cadre léger et nerveux. Du 6061-T6 au 7005, chaque alliage a sa logique de fabrication.
En bref
- Pour qui : gravel, route performante et budgets maîtrisés recherchant la nervosité.
- Comportement : rendement direct, relance vive, léger, plus ferme que l'acier.
- Alliages : 6061-T6, 7005, 6069, avec traitement thermique post-soudure.
- Le vrai plus : le ticket d'entrée le plus bas vers un cadre performant.
Propriétés physiques et comportement mécanique de l'aluminium
L'aluminium affiche le module d'Young le plus faible des métaux de cadre : environ 69 GPa, soit trois fois moins que l'acier. Pris tel quel, un tube aluminium de même dimension qu'un tube acier serait donc mou. La parade est géométrique : puisque l'aluminium est trois fois plus léger, on peut surdimensionner fortement les tubes (gros diamètres, hydroformage) pour retrouver, voire dépasser, la rigidité de l'acier, tout en restant plus léger.
En effet, la rigidité en flexion croît avec le diamètre à la puissance quatre. Ainsi, un gros tube alu à paroi fine devient très rigide pour un poids plume. C'est ce qui donne à l'aluminium sa réputation de matériau nerveux et direct : la relance est franche, sans flou. Le revers, c'est un cadre souvent plus ferme, dont le confort se travaille par la conception (tubes profilés, tige de selle, pneus).
Point crucial : l'aluminium n'a pas de limite d'endurance. Contrairement à l'acier ou au titane, il subit une fatigue cumulative ; sa durée de vie est finie, même sous faibles contraintes. Un cadre alu bien conçu dure de nombreuses années, mais il est par nature moins « éternel » qu'un titane. La qualité du traitement thermique post-soudure est ici déterminante.
| Alliage | Limite élastique | Module | Densité | Particularité |
|---|---|---|---|---|
| 6061-T6 | ~276 MPa | ~69 GPa | 2,70 g/cm³ | Retraitement T6 après soudure |
| 7005 | ~290-345 MPa | ~72 GPa | 2,78 g/cm³ | Vieillit naturellement |
| 6069 | ~340-400 MPa | ~70 GPa | 2,71 g/cm³ | 6xxx renforcé, bonne corrosion |
Alliages, séries et sourcing des tubes aluminium
Trois familles structurent le vélo. Le 6061 (série 6xxx, magnésium-silicium) est le plus répandu : excellente aptitude à la mise en forme et bonne résistance à la corrosion. Pour exprimer son plein potentiel en T6, il doit être remis en solution puis revenu après soudure : un traitement thermique complet du cadre qui restaure la résistance perdue dans la zone thermiquement affectée.

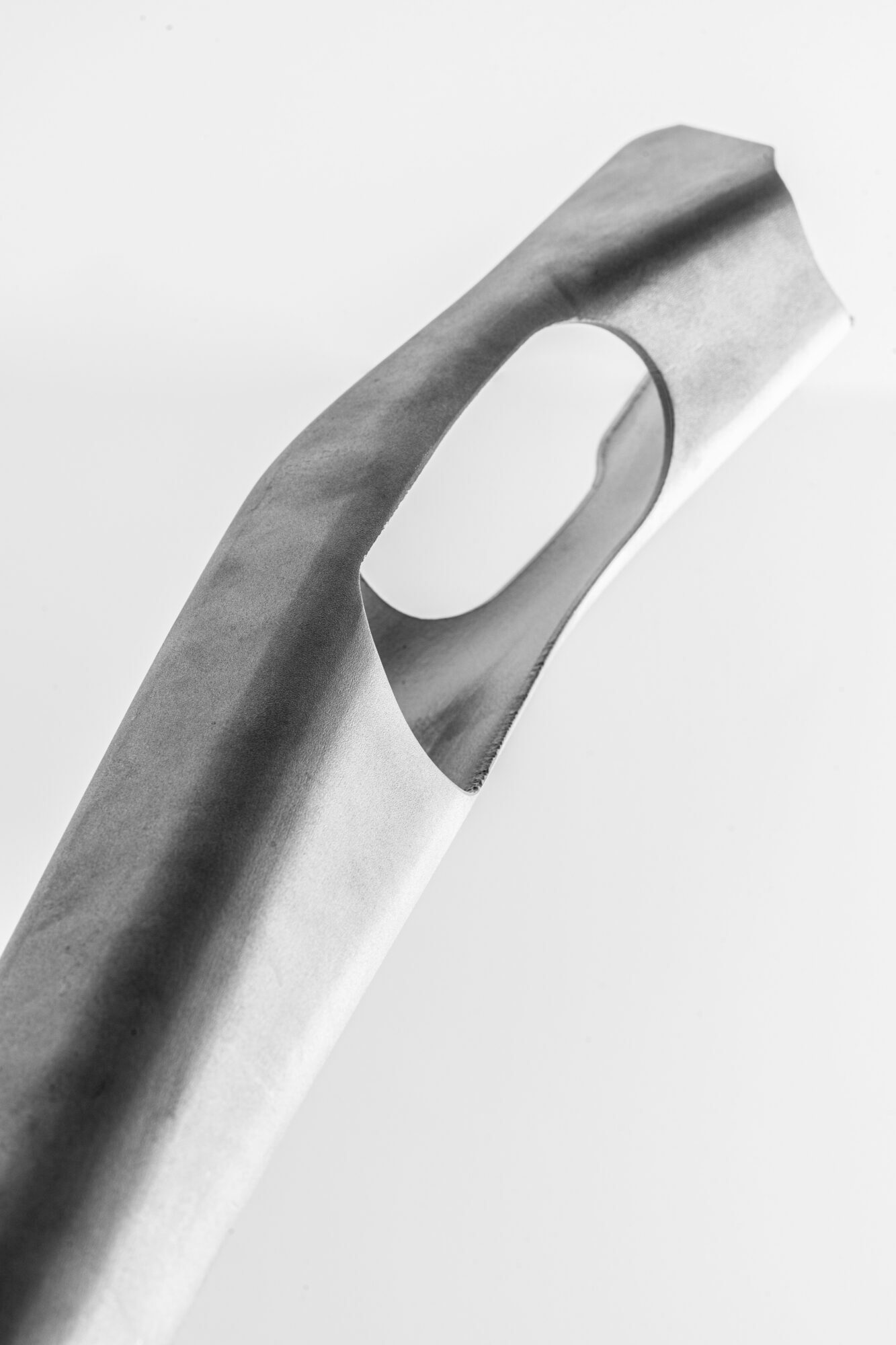

Le 7005 (série 7xxx, zinc-magnésium) affiche une limite élastique supérieure et vieillit naturellement à température ambiante : après soudure, il récupère une bonne part de ses propriétés sans four, ce qui simplifie la production. Le 6069, évolution renforcée de la série 6xxx, combine haute résistance et bonne tenue à la corrosion : on le retrouve sur des cadres alu premium. Comme pour l'acier, on vise des tubes butted et hydroformés, aux épaisseurs pilotées zone par zone.
Fabrication et assemblage d'un cadre aluminium
L'aluminium est le matériau de la production industrialisée, grâce à l'hydroformage et à la robotisation de la soudure. Il existe néanmoins des séries plus artisanales et des cadres alu à la carte, où chaque tube est sélectionné et le cadre traité individuellement.

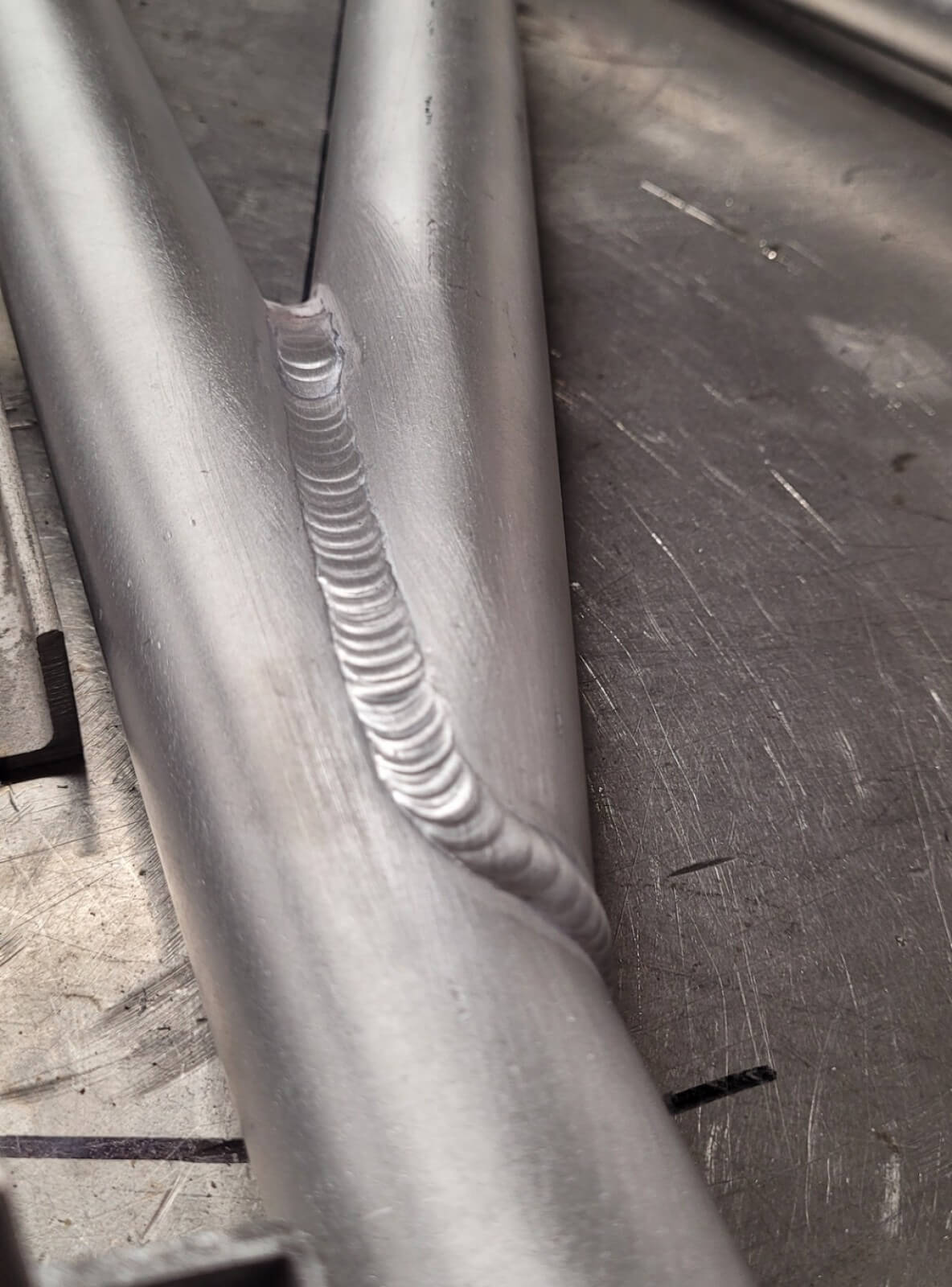

L'assemblage repose sur la soudure TIG sous atmosphère inerte (argon). L'aluminium impose une maîtrise fine du bain de fusion : forte conductivité thermique, oxyde réfractaire à décaper, risque de fissuration à chaud. Sur les cadres soignés, les cordons sont ensuite meulés et lissés pour un rendu épuré. Surtout, la qualité finale dépend du traitement thermique post-soudure, seul garant d'une résistance homogène.

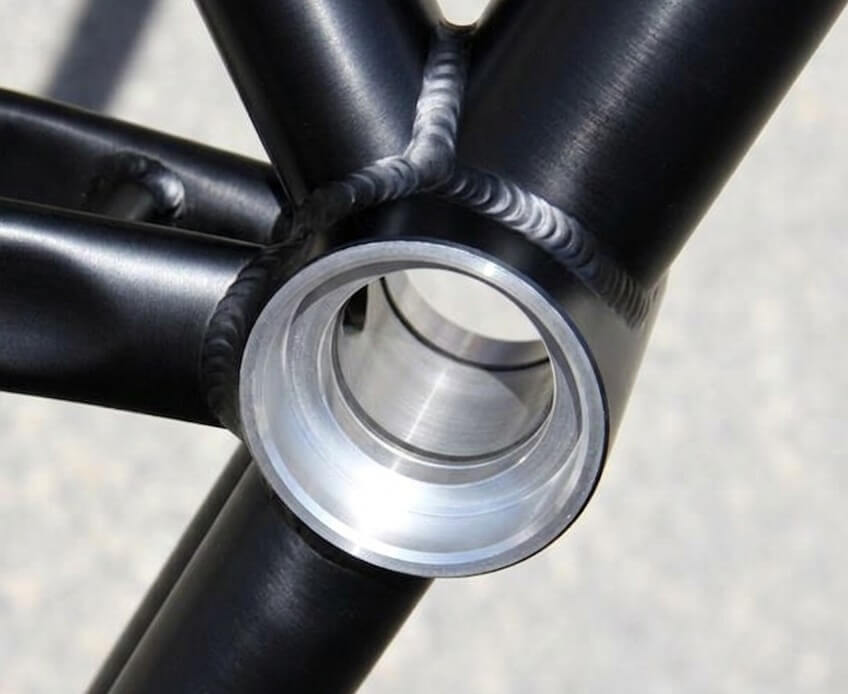

Côté finition, l'aluminium accepte la peinture comme l'anodisation (couche d'oxyde teintée, à la fois protectrice et esthétique). Standards courants : douille conique, axes traversants, boîtier emmanché (BB) ou fileté selon le modèle, et passage de gaines interne. Bien réalisé, un cadre alu est l'un des choix les plus rationnels pour un vélo performant.
Questions fréquentes sur le cadre aluminium
Un cadre aluminium est-il forcément inconfortable ?
L'aluminium est-il rigide au point de gagner en performance ?
L'aluminium est-il un bon investissement ?
L'aluminium se corrode-t-il ?
Découvrez aussi
- Cadre vélo en titane à la carte — l'increvable sans peinture.
- Cadre vélo en acier — le toucher Reynolds & Columbus.
- Cadre vélo en carbone — monocoque ou tube à tube ?
L'aluminium performant, réglé sur votre position
Nervosité et légèreté n'ont de sens que sur une géométrie adaptée à votre corps. Chaque montage à la carte HypeBike démarre par une étude posturale.
Démarrer mon projet aluminiumPour comparer les matériaux, lisez notre dossier : quel matériau pour un cadre de vélo qui dure ? — ou parcourez nos kits cadres disponibles.
